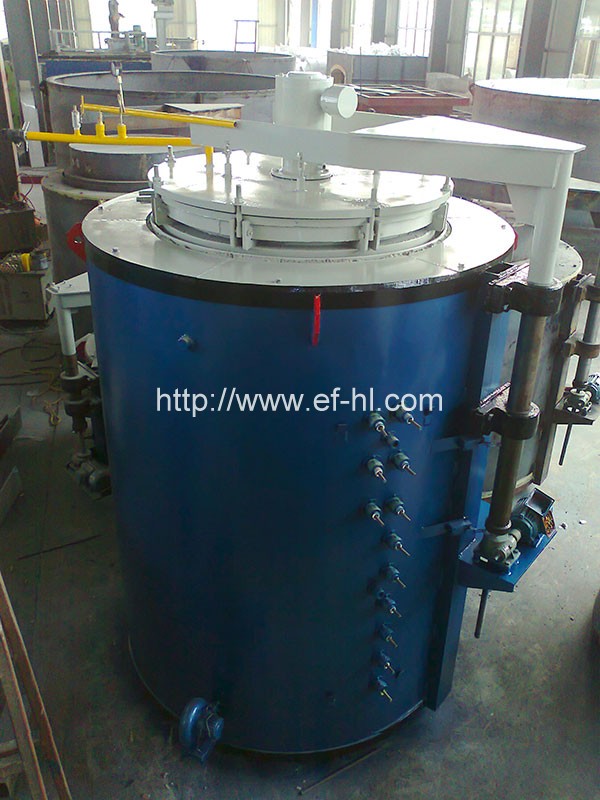

井式真空退火炉主要供各种工件在少无氧化气氛中回火、退火之用。本电炉结构主要由炉体、炉胆、炉盖及抽真空装置和温控系统组成。
　　炉体外壳由型钢及钢板焊接而成，内用硅酸铝耐火纤维模块、高铝泡沫砖砌筑成炉膛。波纹带状加热元件通过高铝瓷钉固定于炉衬棉上。
　　炉膛内有一耐热板密焊而成的炉胆，被处理工件安放在炉胆内。
　　在炉盖上装有通风机，用来强制气流循环，以使炉内温度和气体均匀。
　　炉盖与炉胆口法兰密封连接，炉盖上连接真空装置。
　　温控系统采用ＰＩＤ可编程控制，具有超温报警，故障自诊断等功能。
